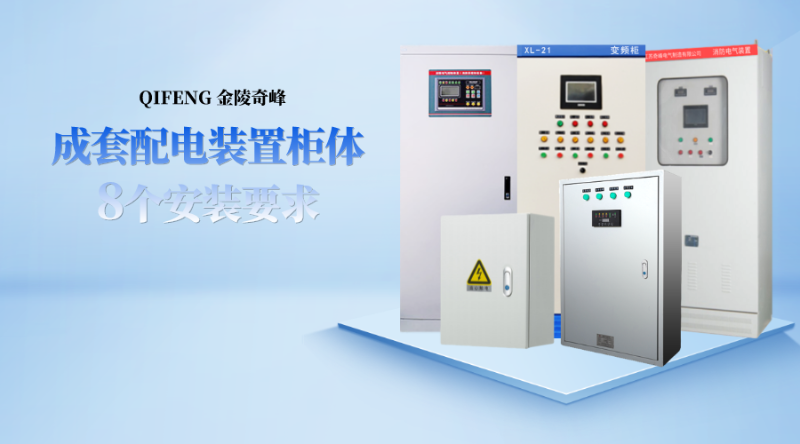

江蘇奇峰電氣制造有限公司十余年生產配電柜生產廠家，公司擁有一批成熟的技術團隊。是集研發、定制、生產及銷售于一體企業。始終致力于電氣柜、水泵及工業電氣DCS自動化控制系統的領域的研發及生產，公司組建了自己的設計研發和程序開發團隊，多次和高校及研究所單位聯手合作開發，共同打造出一系列新型的智能化的產品。今天奇峰小編帶你了解成套配電裝置柜體的8個安裝要求。

成套配電裝置柜體的8四個安裝要求：

一、安裝的基本要求

1、安裝垂直度、水平度、允許偏差、基礎截面鋼的位置誤差和不均勻性、基礎截面鋼的頂面均應符合規定。基礎截面鋼的接地不得少于兩個位置。

2、安裝在振動場所的配電柜應采取防振措施，如普通橡膠墊、防振彈簧等。

3、配電柜安裝在同一房間內，經常監控的配電柜顏色應協調一致。機柜接地應牢固可靠，確保安全。裝有電器的可開啟門應采用裸銅軟線與接地金屬框架可靠連接。

5、按照編號順序在基礎鋼上安裝箱體，然后進行水平對齊。盤柜安裝的垂直度允許偏差和相互連接偏差應符合要求。

6、當多個計數器成排安裝時，應逐個調平和對齊，機柜之間的間隙應調整至約LMM

7、機柜安裝后，各機柜均應與基礎鋼、標準桿數40單獨接地；PE或連接到零連接，確保機柜接地牢固良好。

8、安裝完成后，進行多方面復測，做好機柜安裝記錄，并將所有設備擦拭干凈。

二、高壓開關柜的安裝要求

高壓開關柜的結構包括固定式和移動式（手推車式）。普通可拆卸（手車式）開關柜的安裝要求為：

1、檢查防止電氣誤操作的“五防”裝置是否齊全，動作應靈活可靠；

2、手推車應靈活輕便，無卡阻和碰撞。相同型號的手推車應可互換；

3、手車推入工作位置后，動觸頭頂部與靜觸頭底部的間隙應符合要求；

4、手推車與機柜之間的二次回路連接插件應接觸良好；

5、安全隔離板應靈活打開，并隨手推車的進出而相應動作。

6、手車與機柜之間的接地觸點應緊密接觸。手車推入機柜時，其接地觸頭應先于主觸頭接觸。拔出時，應在主觸點后斷開接地觸點。

三、低壓配電柜安裝要求：

低壓配電柜的結構包括固定式、抽屜式和組合式。普通抽屜式配電柜安裝要求：

1、抽屜推拉靈活，無卡阻、碰撞現象。相同規格的抽屜應可互換。

2、抽屜的電氣和機械聯鎖動作應正確可靠。斷路器打開后，隔離觸點可以分離。

3、抽屜與機柜之間連接插件的二次回路接觸良好。

4、抽屜與柜體接觸良好，柜體與框架接地良好配電柜電器安裝。

四、配電柜電器安裝要求

電氣元件質量良好，型號規格符合設計要求，外觀完好，附件齊全、排列整齊、固定牢固、密封良好 每個電器應能夠單獨拆卸和更換，而不影響其他電器和線束的固定; 加熱元件應安裝在散熱良好的地方，兩個加熱元件之間的連接應采用耐熱導體。熔斷器的熔化規格和斷路器的整定值應符合設計要求; 具有相同信號路徑的信號燈、燈板、電鈴和應急電鐘應準確可靠地顯示; 安裝在機柜或其他有接地要求的電器中的設備外殼應可靠接地。

開關連接件應接觸良好，相鄰連接件之間應有足夠的安全距離。切換過程中不得接觸相鄰連接件。對于一端帶電的開關連接件，當連接件斷開時，活動端不應帶電

五、端子排的安裝要求

端子排應無損壞，固定牢固，絕緣良好。端子有序列號，端子排應易于更換和連接。接線板應與導體截面匹配 如果電路電壓超過400V，端子排應有足夠的絕緣。強電和弱電端子應分開布置; 正極和負極電源之間，以及頻繁充電的正極電源和閉合或跳閘電路之間，應有一個空端子。機柜正面和背面的所有電器和接線板應標明編號、名稱、用途和操作位置。防潮端子應在潮濕環境中使用。

六、二次電路的電氣間隙和爬電距離要求

機柜內兩根導線之間以及導線與裸露不帶電導線之間的電氣間隙和爬電距離應符合要求。

柜頂小母線不同相或不同極的裸露載流部件之間，裸露載流部件與非絕緣金屬體之間的電氣間隙不小于12mm，爬電距離不小于20mm。

七、變壓器相關要求

電流互感器二次線圈必須可靠接地，并有明顯標志；電流互感器的安裝位置便于維護、調試和檢修；變壓器的技術數據應符合設計圖紙的要求。

八、二次回路接線要求

柜內導線無接頭，導線芯線無損傷。 電纜芯線和匹配導線的端部應標明其回路號，字跡清晰，不易褪色; 接線應整齊美觀。導線束可以用尼龍螺旋管捆綁，也可以在導線槽中布線; 在插入式端子上，不同截面的兩根導線不得連接到同一個端子。

二次電路的接地應配備專用螺栓; 用于連接門上電器、控制臺板等活動部件的電線應采用多股軟線，敷設長度應有適當余量。活動部件的兩端用夾子固定。
