你對排水泵的控制電路了解多少？

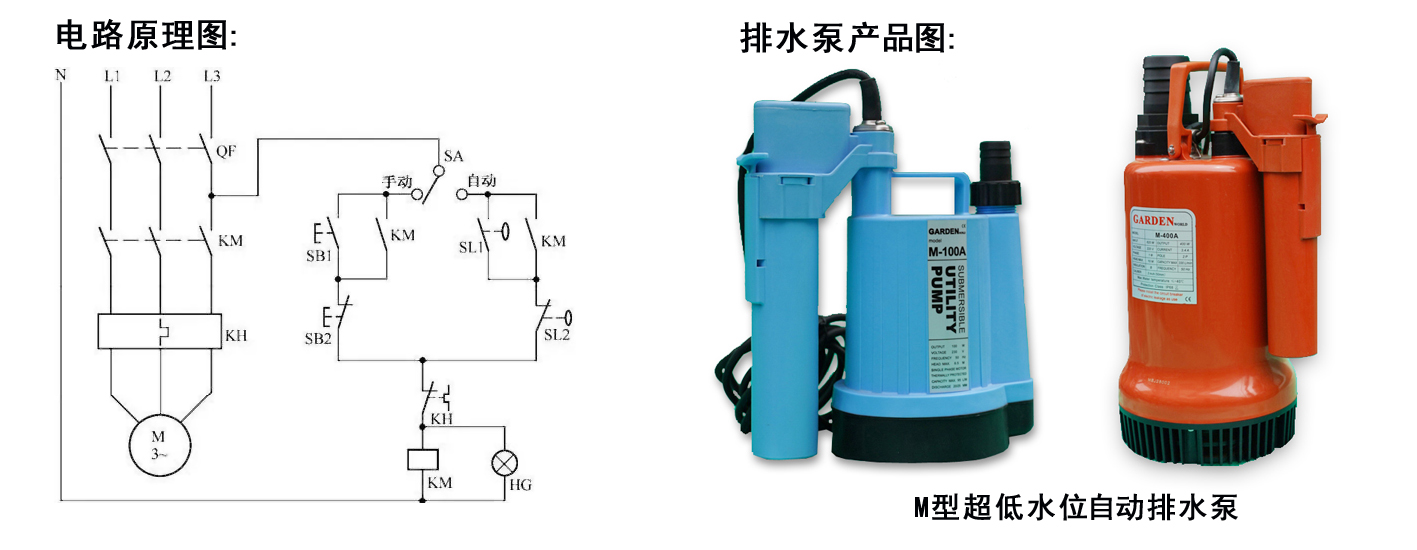

今天奇峰小編帶大家了解一下排水泵的控制電路，咱們先來看一下電路原理圖：

排水泵是大城市中應用總數多而容積并不大的常見機電設備，電機容積多見1.1～7.8kW，轉速比在1000r/min 上下。排水泵的水位絕大多數選用干簧浮球式液位變送器操縱，其觸點容積為300W/380V。盡管它能夠立即與接觸器電磁線圈聯接，但其接觸點不可以自鎖操縱，一般通過接觸器的開與關輔助觸點使電機維持運行。

這一電源電路有二種運行狀態可列舉，即手動式操縱和自動控制系統。

手動式工作狀況：將陣式雙擲電源開關SA放置“手動式”部位，按住SB1時起動，按住SB2時關機。圖上HG為翠綠色信號指示燈，照亮?xí)r表明接觸器處在運作情況。

全自動工作狀況：將陣式雙擲電源開關SA放置“全自動”部位，當集水坑（池）中的水位抵達高水位時，SL1合閉，接觸器KM的電磁線圈得電姿勢并自鎖，水泵電機啟動排水管道；待水位降到低水位時，SL2姿勢，將其常閉觸點斷掉，接觸器KM的電磁線圈跳停校準，排水泵終止排水管道。

本電源電路手動式、自動控制系統同用熱繼電器開展過壓保護。當電機出現負載時，熱繼電器KH的常閉觸點斷掉，接觸器KM的電磁線圈跳停，水泵終止排水管道。
