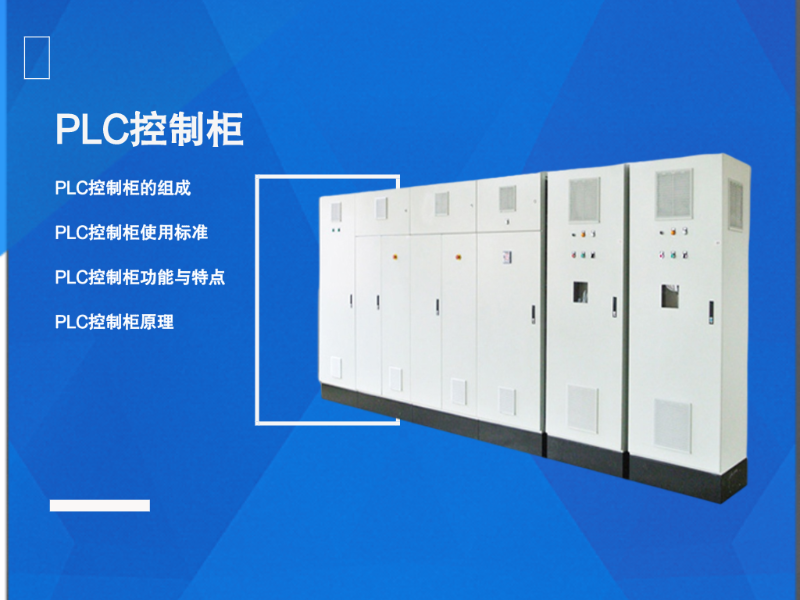

PLC控制柜就是指對成套設備的控制，可完成電動機，電源開關的調節的電氣控制柜。江蘇奇峰電氣制造有限公司專注PLC控制柜已有11年，公司配備多名技術工程師為客戶提供PLC方案設計。公司產品獲ISO9001認證、消防CCC認證等。公司是316誠信企業配套客戶300多家備受好評。今天金陵奇峰小編為大家講什么是PLC控制柜？

PLC控制柜功能完善、結構緊湊，可依據具體控制規模組成，具備負載、斷相維護等作用。它不但能夠達到單機版柜的自動控制系統，還能夠根據電力線通信或工業生產數據通信互聯網完成由數個服務器機柜構成集散自動控制系統。可滿足各種各樣工業生產機械自動化場所，廣泛運用于冶金工業、電力工程、海港、市政工程、環境保護等領域。

PLC控制柜它能進行設備智能化和全過程機械自動化，完成互聯網功能全、耐干擾性好、特性平穩、可拓展等特性，是工業化的關鍵和生命。

1、空氣開關

一個總空氣漏電開關，是全服務器機柜的開關電源控制。

2、開關電源

一個24VDC的開關電源電路。

3、PLC

這需要按照工程項目的需要來挑選。假如工程項目經營規模小，可立即應用集成化PLC；假如項目非常大，很有可能需要控制模塊、卡種類和沉余。

4、接線端子

可依據數據信號數配備。假如它只是一個簡潔的PLC控制柜，就大部分需要這種物品。假如需要 控制柜中的其它設備，則視狀況而定。

5、繼電器

有一些情況下PLC推送的命令需要 先由汽車?yán)^電器轉站，命令傳出時汽車?yán)^電器姿勢，讓控制電路的連接點收到汽車?yán)^電器的開與關或常閉點上。

二、PLC控制柜使用標準

供電系統開關電源：DC直流電24V，單相電溝通交流220V，（－10％，＋16％），50Hz。

三、PLC控制柜功能與特點

1、用可編程控制器控制。

2、手動式、全自動雙重控制。

3、走線簡易，實際操作便捷。

四、PLC控制柜原理

當可編程邏輯控制板資金投入運轉后，其工作中全過程一般分成三個階段， 即輸入取樣、用戶程序?qū)嵭泻洼敵龈氯齻€階段。進行以上三個階段稱之為掃描循環系統。在運作操作過程中，PLC的CPU以的掃描速率反復以上三個階段。

1、輸入取樣階段

在輸入取樣階段，PLC以掃描方法次序獲取全輸入情況和數據信息，并將其存放到I／O圖象區的相對應模塊中。輸入取樣結束后，用戶程序?qū)嵭泻洼敵龈码A段被遷移。在這里2個階段中，即便 輸入情況和數據信息更改，I／O圖象范圍中的相對應模塊的情況和信息也不變。因而，假如輸入是差分信號，則差分信號的總寬需要 高過掃描周期時間，以讓在狀況下都可以讀取輸入。

2、用戶程序?qū)嵭须A段

在用戶程序的實行階段，PLC一直從上向下掃描用戶程序。掃描每一個子程序時，自始至終先掃描由子程序左邊各接觸點構成的控制回路，并按先左后右、先弄之后的次序?qū)τ山狱c組成的操控路線開展或運算，隨后，依據邏輯性實際操作的結果，更新系統RAM儲存器地區中邏輯性電磁線圈相匹配位的情況；或更新輸入／輸出圖象范圍中輸出電磁線圈相匹配位的情況。

即在用戶程序?qū)嵭辛鞒讨校瑫谳斎朦c在I／O印象區域內的情況和數據信息并不會產生變化，而別的輸出點和軟設備在I／O印象區或系統RAM儲存區域內的情況和數據信息都是很有可能產生變化，并且上邊子程序的程序運行結果會危害下邊應用這種電感或信息的子程序；反過來，在下面的子程序中更新的邏輯性電磁線圈的情況或數據信息只有在子程序上邊的系統上工作中，直至下一個掃描周期時間。

3、輸出更新階段掃描用戶程序進行后，PLC將進到輸出更新階段。在這段時間，CPU依據I／O圖象范圍中的相對應情況和數據信息更新全輸出鎖存電源電路，隨后根據輸出電源電路推動相對應的外部設備。這時候才算是PLC的真正輸出。
